在之后的工作中從上方裝入所有網絡機柜 TS 8。后面部分為電纜導入留出空間。2 臺串聯風扇。擴展至***多 4/6 臺風扇

用于加裝到已現有的 DK-TS 上。該板應該被安裝在機柜的前面，而后面部分是為了電纜導入留出空間。所附橡膠電纜夾具用于選擇向后密封時使用。

顏色

RAL 7035

供貨范圍

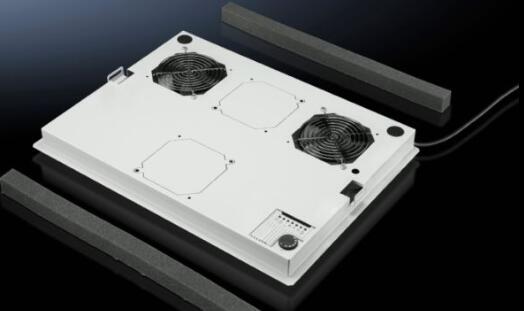

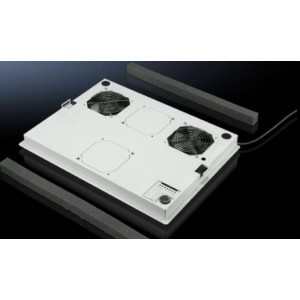

風扇板，包括 2 個風扇和用于更多風扇的額外開孔

1 個溫度調節器

發泡橡膠電纜夾條

溫度調節器和風扇已完成連接電纜 (3.5 m) 的布線

每個風扇的氣流量 （自由送風）

160/180

額定工作電壓

230 V, 1~, 50 Hz/60 Hz

風扇氣流量（自由送風）

1514

安裝可能性

用 20 mm 或 50 mm 的間隔螺栓提升至封閉的頂板

用 20 或 50 mm 的間隔螺栓提升至用于導入電纜的頂板

在用于導入電纜的已通風頂板內

安裝操作說明

需要自粘彈性?shī)A緊型材 2573.000，用于在并聯時側面密封并有針對性進行空氣導流

說明

不適宜用起重機運輸

與大規格的旋架或與后部導入電纜的頂板組合使用，需要如下選擇風扇板：風扇板 = 機柜深度 - 200 mm

不適合與 19 安裝框架組合

空氣流量可通過風扇擴展組件 7980.000 來提高。

所規定的聲壓等級所指為***個風扇

每個風扇的噪聲等級

37 dB(A)

適用于

寬度: 800 mm

800 mm

800 mm

深度: 800 mm

1,000 mm

1,200 mm

工作溫度范圍

5 °C...55 °C

重量/包裝

6.597 kg

包裝單元

1 件
