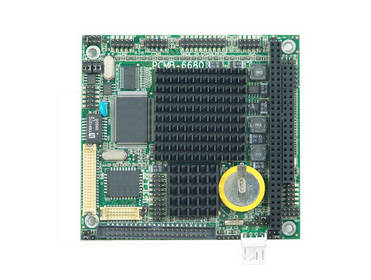

PCMB-6680是一款在96mm×90mm尺寸上開發的超低功耗全功能嵌入式工業主板，采用AMD LX700(可選LX800/LX900） + CS5536芯片組，CPU頻率為433MHz(500MHz/600MHz)，整板功耗僅為6W。AMD LX系列CPU內建圖形控制器，顯存共享系統內存，支持VGA+LVDS、VGA+TFTLCD同時使用實現同步雙顯（TFT LCD與LVDS不能同時使用）。還為用戶提供了2個串行接口和1個并行接口、1個mini IDE接口、1個10/100M自適應以太網絡接口、4個USB2.0接口，1個供擴展的PC/104接口，為用戶提供一個功能強大的嵌入式平臺。
|
型號
|
PCMB-6680
|
|
CPU
|
AMD LX800
|
|
芯片組
|
AMD LX800 + CS5536
|
|
內存
|
1條SO-DIMM 支持DDR 333/400MHz
*大支持1GB
|
|
BIOS
|
AMI BIOS
|
|
Super I/O
|
Winbond W83627DHG-P
|
|
以太網
|
Realtek RTL8100C,10/100Mbps,2x 5插針
|
|
圖形控制器
|
LX800集成
|
|
顯示接口
|
1x VGA ,1x LVDS ,1x TFT
VGA*大分辨率支持1920x1440
LVDS 18 bit LVDS LCD 支持（ 由TTL 接口轉）
TFT 18 bit /24bit TTL LCD *大分辨率支持 1600x1200
|
|
音頻
|
Realtek ALC655
Line-out, Mic-in
|
|
I/O接口
|
1x Mini IDE 1x CF
4x USB2.0 1x KB/MS 1x IR 1x LPT
1x RS-232 1x RS-232/422/485
|
|
擴展接口
|
1x PC/104
|
|
看門狗
|
255級定時器溢出時,引起復位
|
|
GPIO
|
N/A
|
|
風扇接口
|
N/A
|
|
電源類型
|
+5V主供電/+12V輔助供電
|
|
溫度
|
工作溫度 ：0℃～60℃
存儲溫度： -40℃～80℃
|
|
濕度
|
5%～95% 相對濕度,無冷凝
|
|
尺寸
|
96mmx90mm
|
