概 述

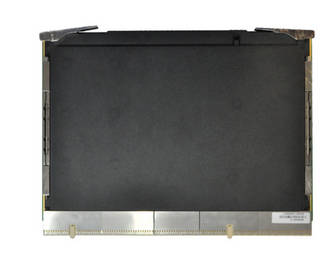

CPC-1817-MIL是一款6U Compact PCI酷睿雙核傳導加固刀片計算機, 采用Intel® i7高性能處理器，QM57 Express Chipset芯片，產品的處理器、內存、硬盤等主要元器件采用板載設計，可選-40℃～80℃寬溫工作環境，產品設計成熟，能長時間穩定可靠地工作，并且通過航天機載、兵器裝甲車載系統嚴格的震動測試、溫度沖擊測試，廣泛應用于軍用計算機領域。
| CompactPCI總線： |
J1/J2支持32Bit、33/66MHz CPCI總線
兼容PICMG 2.0核心規范、PICMG 2.1熱插拔規范，3.3V/5V VIO信號環境
通過PCI-E *16 to PCI橋擴展CPCI總線
|
| 中央處理器 ： |
CPC-1817-MIL：i7-620UE 1.06GHz,BGA,4 MB Smart Cache,18W TDP
Mobile Intel® QM57 Express Chipset
|
| 內存： |
板載4G DDR3 ECC SDRAM 800/1066MHz內存
|
| 圖像顯示： |
平臺支持DVI-I+DVI-D雙顯、VGA、LVDS
后板：DVI-D、DVI-I支持雙屏上下、左右擴展顯示模式，單屏支持1600 x1200（60Hz刷新頻率）
后板LVDS（18bit）口與DVI-D共用PIN腳
|
| 存儲接口： |
前板：板載8GB SSD
CPC-1817-MIL：支持CF卡，不支持SATA
后IO板：2個SATA
|
| PMC、XMC： |
/
|
| 網絡接口： |
后IO板：2路獨立的10/100/1000M以太網口到后IO板
2路冗余千兆以太網提供PICMG2.16功能到背板
|
| 前面板接口： |
CF卡插槽
|
| 后IO面板接口： |
CPC-RP807： USB2.0 x2、DB9型RS232,422,485可切換、Y型PS/2、DVI-D、DVI-I、GbE x2、MIC-IN/LIN-IN/LINE-OUT
|
| 系統檢測： |
WINBOND W83627DHG內建看門狗定時器，支持1-255秒或1-255分，510級，超時中斷或復位系統
硬件檢測系統電壓、電流、溫度
|
| 環境規格： |
工作溫度： -40℃～80℃
貯存溫度：-40℃～85℃
|
| 機械規格： |
6U 板卡規格：4HP× 233mm×160mm (H×W×D)
沖擊：
30g，11ms (工作狀態)
50g，11ms(非工作狀態)
振動(5Hz-2000Hz)：
3Grms (工作狀態)
5Grms (非工作狀態)
鹽霧試驗：2g/m3，試驗方法按GJB150.11-86規定，能正常工作
霉菌試驗：按GJB150.10-86規定的方法測試，滿足一級要求
濕熱試驗：相對濕度100%條件下金屬件無腐蝕；40℃±2℃，相對濕度93%±3條件下能正常存儲和工作
油霧試驗： 40mg/m3，能正常存儲和工作
|
| 兼容規范： |
PICMG 2.0 R3.0 Compact PCI Specification
PICMG 2.1 R2.0 Compact PCI Hot Swap Specification
PICMG 2.16 R1.0 Packet Switching Backplane Specification
|
| 操作系統： |
Windows XP、Windows2000、Linux、VxWorks
|
