安川通用H1000系列CIMR-HB4A0180 90W變頻器維修介紹：
性能提升

■ 基本性能提升(2倍響應速度 50Hz→100Hz)

　·通過高速CPU和獨自的高速電流31矢量控制，即使出現負載的突變也可迅速的對應

　·遞減轉矩脈動，實現更加平滑運行

　·由于提高了響應性，增益等調整范圍變廣



二、標配起重專用模式

■ 8880順控模式切換及初始化

將變頻器的順控模式切換為標準模式或起重專用順控模式

并實施初始化。如果在標準模式下選擇8880初始化，將輸

入起重專用模式；如果在起重專用模式下選擇8880初始

化，則將輸入標準模式�？纱_認A1-09(變頻器順控模式

選擇)中的當前順控模式。

(注) 1. 設定值8880僅適用于以下控制模式：無PG V/f 控制、帶PG V/f 控制、無PG矢

量控制和帶PG矢量控制。

2.該設定不適用于型號為CIMR-H□4A0810和4A1090的變頻器。



三、起重專用模式

■ 實現了平滑運行 抱閘時序功能

效果：

吊物滑落防止

吊物著地精度穩定

電機的啟動轉矩確保

■ 確保安全性

過負載檢出功能

過轉矩檢出功能

時序監視功能

效果：

起重機規格范圍外的操作防止

斷線及機械故障時的操作防止



■ 提高生產力 輕負載增速功能

效果：

起重機運行的損耗時間減少



四、何謂電源再生……(節電原理)

電源再生是指將電機發電產生的再生能量返回到電源系統中的過程。例如，起重機在起吊大量貨物時，電機需要消耗能量。然

而，在卸貨時，由于貨物重量引起電機旋轉，因此反而會產生能量(發電)。以往發電產生的能量以熱能的形式消耗在制動電阻

上，如今將這種能量返回到電源系統中加以利用，從而實現節電效果。

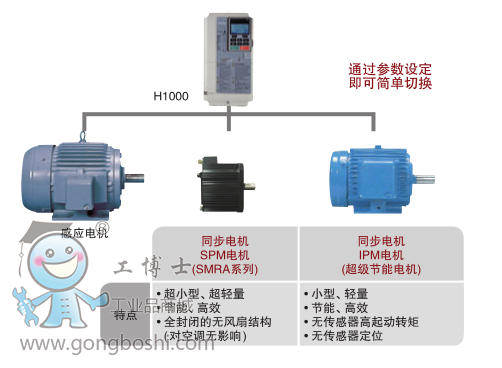

1、即使無傳感器也能做到零速高轉矩

能夠?qū)崿F(xiàn)以往較難做到的無傳感器 ∗ 的同步電機驅動。驅動IPM

電機時，零速就能輸出高起動轉矩。

高性能電流矢量控制和絕對值編碼器的應用

1、高性能電流矢量控制，實現高起動轉矩和超低速運行。

2、高分辨率且穩定的磁極位置檢出，實現平穩地起動。

3、V/f控制、無PG矢量控制時實現高性能。
