AUMA執行器SG 05.1 - SG12. SGR 05.1 – SGR 12.1
安裝調試說明書

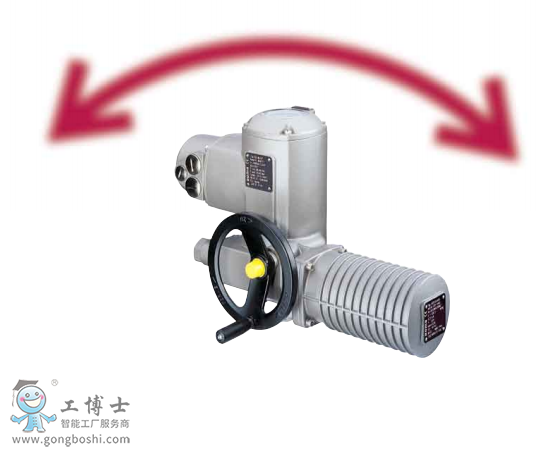

AUMA 部分回轉電動執行器（型號 SG 05.1 – SG 12.1和 SGR 05.1 – SGR 12.1）采用模塊化設計。它們由電動馬達驅動，并且通過隨附的一體化控制單元 AM 01.1 加以控制。另外，也可使用手輪進行手動操作。
AUMA執行器SG 05.1 - SG12.SGR 05.1 – SGR 12.1安裝調試說明書
對于蝶閥，推薦的安裝位置是全關位置（即在安裝之前，順時針轉動手輪，將部分回轉電動執行器移至“關”機械限位）。
對于球閥，推薦的安裝位置是全開位置（即在安裝之前，逆時針轉動手輪，將部分回轉電動執行器移至“開”機械限位）。
徹底清除部分回轉電動執行器和閥門裝配表面的油污。在閥門軸上涂抹少量潤滑脂。.將聯軸器套筒安裝到閥門軸并進行固定 ，在聯軸器的鍵槽中涂抹非酸性油脂。調整電動執行器，使其固定孔與閥門的安裝法蘭對齊。
如有必要，在聯軸器上將電動執行器向上或向下移動一個齒距。如有必要，沿“開”或“關”方向輕微轉動手輪/曲柄，直到鉆孔與螺紋對齊。
確保插口（如果有）與凹槽均勻接合，且裝配表面緊密接觸。擰緊螺栓（強度級別至少為 8.8）和鎖緊墊圈，緊固電動執行器。交叉均勻地?cái)Q緊螺栓.
電動執行器的行程通過兩端的限位開關進行限制。兩端還可能安裝力矩停機裝置。停機類型取決于閥門生產商。此外，還提供了用于保護閥門的機械限位。但是，在正常操作過程中，一般不會到達此機械限位。
