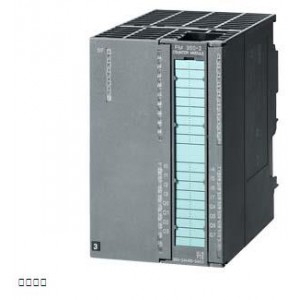

SIMATIC S7-300，計數器模塊 FM 350-2，8 通道，20 kHz， 24V 編碼器用來計數，頻率 測量，轉速測量， 周期持續時間測量，計量配料 包含項目組態包和 光盤上的電子文檔 |
| 電源電壓 |
| 輔助電壓 1L+，負載電壓 2L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
150 mA |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 傳感器供電 |
| NAMUR 傳感器電源 |
| ● 8.2 V |
是 |
| ● 短路保護 |
是 |
| ● 輸出電流，***大值 |
200 mA |
| 功率損失 |
| 功率損失，典型值 |
10 W |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| NAMUR 輸入端數量 |
8 |
| 功能 |
每 1 個用于門開啟/門關閉 |
| 輸入電壓 |
| ● 對于信號“0” |
-3 至 +5V |
| ● 對于信號“1” |
11 至 30.2 V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
2 mA |
| ● 對于信號“1”，典型值 |
9 mA |
| 對于 NAMUR 傳感器 |
| — 對于信號“0”的***大值 |
1.2 mA |
| — 對于信號 “1”，***小值 |
2.1 mA |
| 輸入延遲（輸入電壓為額定值時） |
| ● 輸入頻率，***大值 |
20 kHz |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
50 µs |
| 對于 NAMUR 輸入端 |
| — 從“0”到“1”時，***大值 |
50 µs |
| 導線長度 |
| ● 屏蔽，***大值 |
100 m |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| 短路保護 |
是 |
| 感應式關閉電壓的限制 |
L+ (-40 V) |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
L+ (-0.8 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“0”的剩余電流，***大值 |
0.5 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
300 µs |
| 開關頻率 |
| ● 電阻負載時的***大值 |
500 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
4 A |
| — ***高可達 60 ℃，***大值 |
2 A |
| 所有其他安裝位置 |
| — ***高可達 40 ℃，***大值 |
2 A |
| 導線長度 |
| ● 屏蔽，***大值 |
600 m |
| ● 未屏蔽，***大值 |
100 m |
| 傳感器 |
| 可連接傳感器 |
| ● 增量編碼器（非對稱） |
是 |
| ● 24 V 啟動器 |
是 |
| ● 24 V 方向傳感器 |
是 |
| ● NAMUR 傳感器 |
是; 符合 DIN 19 234 |
| ● 雙線傳感器 |
是 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是; 診斷信息可讀 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| ● 過程報警 |
是; 可參數化 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| 計數器 |
| 計數器輸入端數量 |
8; 32 位或 ±31 位 |
| 計數器輸入 24 V |
| ● 信號“0”的輸入電壓 |
-3 至 +5V |
| ● 信號“1”的輸入電壓 |
11 至 30.2 V |
| ● 信號“1”的輸入電流，典型值 |
9 mA |
| ● 計數頻率，***大值 |
20 kHz; 增量編碼器：10 kHz |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道和背板總線之間 |
是; 和屏蔽 |
| 數字輸出電位隔離 |
| ● 在通道和背板總線之間 |
是; 和屏蔽 |
| 計數器電位隔離 |
| ● 在通道和背板總線之間 |
是; 和屏蔽 |
| 連接技術 / 標題 |
| 需要的前置插頭 |
1x 40 針 |
| 尺寸 |
| 寬度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
460 g |
