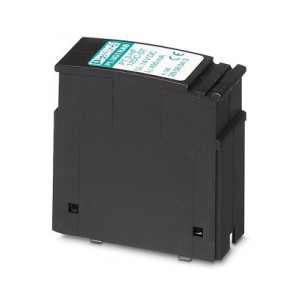

菲尼克斯浪涌保護器-插拔件-PT 3-HF-12DC-ST-2858043

點擊圖片查看原圖

品牌：	菲尼克斯
2858043：	4017918878047
重量（不含包裝）：	20.47 g
單價：	9999.00元/
所在地：	上海
有效期至：	長期有效
最后更新：	2022-12-28 11:43
瀏覽次數：	411

店鋪基本資料信息

菲尼克斯工業服務商
[VIP第4年] 指數:1
聯系人宋經理(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件2966251295@qq.com
電話18616911399
手機18616911399
地址上海市寶山區富聯一路98弄6號

產品詳細說明

菲尼克斯浪涌保護器適用于信息技術和電信網絡的電涌保護器

IT接口對于過電壓**敏感。理想情況下，高傳輸速率不應受到保護電路的影響。而功能強大且反應迅速的組件能提供可靠保護，同時衰減較低。進而安全限制過電壓，且?guī)拵缀醪皇苡绊憽?/font>

菲尼克斯電氣的DATATRAB DT系列產品為諸多應用提供保護：

l 高速網絡，***高達萬兆位以太網

l 帶有RS-485接口的網絡

l 用于電信應用的模擬量和數字量接口，包括DSL

所有的電涌保護設備均與系統兼容，并且采用合適的連接技術。

DT-LAN-CAT 6+型號支持各種數據協議下的高速數據傳輸，如以太網、以太網供電 (PoE)、ISDN、令牌環網和DS1等。

DATATRAB可用作適配器或DIN導軌模塊。

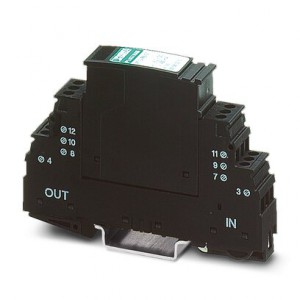

電涌保護插頭，安裝在基座上，用于IT系統中2個浮地信號線和地線的常規模式電壓粗/細保護，為接地提供共模電壓粗保護。工作電壓： 12 V DC

菲尼克斯浪涌保護器

一、產品屬性

IEC 類別	C1
	C2
	C3
	D1
VDE要求等級	C1
	C2
	C3
	D1
類型	針式
產品類型	信息技術的電涌保護
位數	3
可使用CHECKMASTER軟件測試對保護器進行測試：	適用SW rev. 1.10及更高版本
每模塊的線對	1

過電壓類別	III
污染等級	2

二、數據鏈接

連接方式	螺釘連接（與基座的連接）
螺紋	M3
緊固扭矩	0.8 Nm
柔性導線橫截面	0.2 mm² 2.5 mm²
硬導線橫截面	0.2 mm² ... 4 mm²
可連接導向橫截面 AWG	24 ... 12

三、尺寸

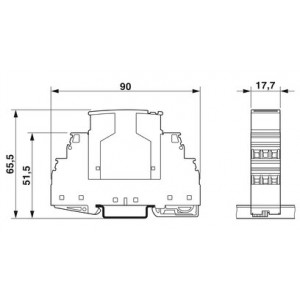

尺寸圖
寬度	17.7 mm
高度	45 mm
深度	52 mm
水平針距	1 分區
完整模塊寬度	17.7 mm
完整模塊高度	90 mm
完整模塊深度	65.5 mm

三、規格材料

顏色	黑色
阻燃等級，符合UL 94	V-0
外殼材料	PA

四、機械特性

機械參數

開口式側板

否

保護電路

動作方向	Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
***大持續電壓Uc	14 V DC
***大持續電壓Uc	9.8 V AC
額定電流	450 mA (45 °C)
UC時，有效工作電流IC	≤ 5 µA
殘流IPE	< 5 µA (帶PT 1X2-BE)
殘流IPE	< 1 µA (帶PT 1X2+F-BE)
標稱放電電流In (8/20) µs（線芯-線芯）	10 kA
額定放電電流In（8/20）µs（線芯-地）	10 kA
標稱放電電流In (8/20) µs（線芯-信號接地）	10 kA
脈沖放電電流Iimp (10/350) µs	2.5 kA
總放電電流Itotal (8/20) µs	20 kA
***大放電電流Imax (8/20) µs（線芯-線芯）	10 kA
***大放電電流Imax (8/20) µs（線芯-地）	10 kA
額定功率脈沖電流lan（10/1000）µs（線芯-線芯）	67 A
輸出電壓限值1 kV/µs（線芯-線芯）波峰	≤ 55 V
輸出電壓限值1 kV/µs（線芯-地）波峰	≤ 55 V (帶PT 1X2-BE)
輸出電壓限值1 kV/µs（線芯-地）波峰	≤ 700 V (帶PT 1X2+F-BE)
輸出電壓限值1 kV/µs（線芯-線芯）靜態	≤ 25 V
輸出電壓限值1 kV/µs（線芯-地）靜態	≤ 25 V
輸出電壓限值1 kV/µs（線芯-地）靜態	≤ 40 V (帶PT 1X2+F-BE)
殘留電壓 ln，（導線-導線）	≤ 25 V
殘留電壓 ln，（導線-地）	≤ 40 V (帶PT 1X2-BE)
In下的殘壓（線-信號地）	≤ 25 V (帶PT 1X2-BE)
殘壓lan（10/1000）µs（導線-導線）	≤ 25 V
Ian（10/1000）µs下的殘壓（線-信號地）	≤ 25 V
電壓保護水平Up（線芯-線芯）	≤ 50 V (C3 - 25 A)
	≤ 80 V (C1 - 1 kV / 500 A)
	≤ 110 V (C2 - 10 kV / 5 kA)
	≤ 80 V (6 kV / 3 kA)
電壓保護水平Up（線-地）	≤ 50 V (C3 - 25 A)
	≤ 85 V (C1 - 1 kV / 500 A)
	≤ 140 V (C2 - 10 kV / 5 kA)
	≤ 100 V (6 kV / 3 kA)

電壓保護水平Up（線-信號地）	≤ 50 V (C3 - 25 A)
響應時間tA（線芯-線芯）	≤ 500 ns
響應時間tA（線芯-地）	≤ 500 ns
輸入衰減aE，對稱。	典型值 0.3 dB (≤ 5 MHz / 100 Ω)
截止頻率fg（3 dB），100 Ω對稱系統	典型值 60 MHz
電容（線芯-線芯）	典型值 30 pF
每條路徑的電阻	2.2 Ω ±10 % (7-8/11-12)
需要的***大備用保險絲	500 mA (T)
電涌電流電阻（導線-導線）	C2 - 10 kV / 5 kA
電涌電流電阻（導線-導線）	C3 - 67 A
電涌電流電阻（導線-接地）	C2 - 10 kV / 5 kA
	C3 - 67 A
	D1 - 2.5 kA

六、環境條件

保護等級	IP20
環境溫度（運行）	-40 °C ... 85 °C
海拔	***大 2000 m

七、標準和規范

標準/規程	DIN EN 61664-1 / IEC 60664-1
標準/規格	EN 61643-21/A1
標準/規格	IEC 61643-21/A1
