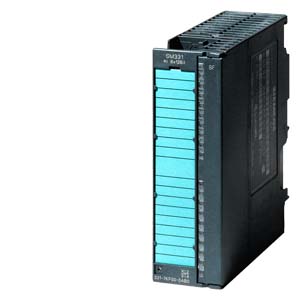

西門子PLC S7-300系列 模擬輸入 6ES7331-7HF01-0AB0
 |
SIMATIC S7-300，模擬輸入 SM 331，電位隔離， 8模擬輸入，aufl. 14Bit，0.052ms/通道 電流，電壓測量?jī)x器 報警，診斷，1個 20針， 適用于節拍同步運行 改進的總線循環時間，用于 時鐘同步運行 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24伏 |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
50毫安 |
| 來自背板總線 DC 5 V，***大值 |
100毫安 |
| 功率損失 |
| 功率損失，典型值 |
1.5瓦 |
| 模擬輸入 |
| 模擬輸入端數量 |
8個 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
20 V; 20 V DC 連續電壓，***大 1 s 內 DC 75 V（占空比 1：20） |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40毫安 |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
是 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
否 |
| ● 電阻 |
否 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
否 |
| ● 1 V 至 5 V |
是 |
| — 輸入電阻（1 V 至 5 V） |
100千歐 |
| ● -1 V 至 +1 V |
是 |
| — 輸入電阻（-1 V 至 +1 V） |
10兆歐 |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
100千歐 |
| ● -5 V 至 +5 V |
是 |
| — 輸入電阻（-5 V 至 +5 V） |
100千歐 |
| ● -500 mV 至 +500 mV |
是 |
| ● -80 mV 至 +80 mV |
是 |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 毫安 |
是 |
| — 輸入電阻（0 至 20 mA） |
50 歐姆 |
| ● -20mA 至 +20mA |
是 |
| — 輸入電阻（-20 mA 至 +20 mA） |
50 歐姆 |
| ● 4毫安至20毫安 |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
50 歐姆 |
| 導線長度 |
| ● 屏蔽，***大值 |
200米 |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
14 bit; 單極：14 位；雙極：13 位 + 符號 |
| ● 可參數化的集成時間 |
是 |
| ● 基本轉換時間 (ms) |
每通道 52 µs |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
無/400/60/50 Hz |
| 傳感器 |
| 信號傳感器連接 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.4% |
| ● 電流，與輸入范圍有關，(+/-) |
0.3% |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.25% |
| ● 電流，與輸入范圍有關，(+/-) |
0.2% |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| ● 極限值報警 |
是; 可參數化，通道 0 和 2 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
直流 500 伏 |
| 連接技術 / 標題 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 毫米 |
| 高度 |
125 毫米 |
| 深度 |
117 毫米 |
| 重量 |
| 重量，約 |
230 克 |
