6ES7541-1AB00-0AB0

(EAN: 4025515079941 / UPC: 887621139544)

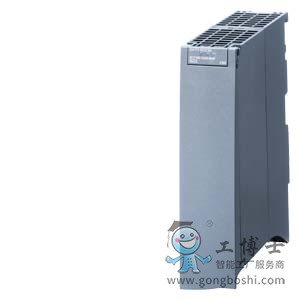

CM PTP RS422/485 HF

技術數據

		SIMATIC S7-1500， CM PTP RS-422/485 HF 通訊模塊針對 串行連接 RS-422 和 RS-485， 空閑端口，3964(R)，USS， MODBUS RTU 主站，從站， 115200 kBit/s， 15針 Sub-D 插座
一般信息
產品類型標志		CM PtP RS 422 / 485 HF
產品功能
● I&M 數據		是的; I&M 0
● 快速啟動		是的
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V12 / V12
● STEP 7 可組態/ 已集成，自版本		V5.5 SP2，帶 GSD 文件
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上		- / -
● PROFINET 版本 GSD 版 / GSD 修訂版以上		v2.3 / -
安裝方式/安裝
導軌安裝		是的; S7-1500 型材導軌
電源電壓
電源規格		系統電源
輸入電流
耗用電流（額定值）		43 mA; 來自背板總線
功率
來自背板總線的功率輸出		0.65 W
功率損失
功率損失，典型值		0.6 W
地址范圍
每個模塊的地址空間
● 輸入端		8 byte
物理接口
RS 485
● 傳輸速率，***大值		115.2 kbit/s
● 導線長度，***大值		1 200 m
RS 422
● 傳輸速率，***大值		115.2 kbit/s
● 導線長度，***大值		1 200 m
● 四線全雙工連接		是的
● 四線多點連接		不
協議
集成協議
自由端口
— 報文長度，***大值		4 kbyte
— 每個字符的位數		7 或 8
— 停止位數量		1 或 2 位
— 奇偶校驗		無、偶數、奇數、始終為 1、始終為 0、任意
3964 (R)
— 報文長度，***大值		4 kbyte
— 每個字符的位數		7 或 8
— 停止位數量		1 或 2 位
— 奇偶校驗		無、偶數、奇數、始終為 1、始終為 0、任意
Modbus RTU 主站
— 地址范圍		1 至 247，擴展 1 至 65,535
— 從站數量，***大值		32
Modbus RTU 從站
— 地址范圍		1 至 247，擴展 1 至 65,535
報文緩沖器
● 報文的緩沖存儲器		8 kbyte
● 可緩沖報文的數量		255
報警/診斷/狀態信息
診斷功能		是的
報警
● 診斷報警		是的
● 過程報警		不
診斷
● 斷線		是的
診斷顯示 LED
● RUN LED		是的; 綠色 LED
● ERROR LED		是的; 紅色 LED
● 接收 RxD		是的; 黃色 LED
● 發送 TxD		是的; 黃色 LED
電位隔離
在背板總線和接口之間		是的
絕緣
絕緣測試，使用		707 V DC（測試類型）
環境要求
運行中的環境溫度
● 水平安裝，***小值		0 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		0 °C
● 垂直安裝，***大值		40 °C
參考海平面的運行高度
● ***大海拔安裝高度		5 000 m; 安裝海拔高度的限制 >2 000 m，請見 ET 200MP 系統手冊
分布式運行
在 SIMATIC S7-300		是的
在 SIMATIC S7-400		是的
在 SIMATIC S7-1500		是的
在標準 PROFINET 控制器		是的
尺寸
寬度		35 mm
高度		147 mm
深度		127 mm
重量
重量，約		0.22 kg
