步科 Kinco 步進電機驅動器 兩三相混合式步進驅動器 CM880B
點擊圖片查看原圖
品牌： 步科 Kinco
型號： CM880B
供電電壓： 24～70VDC
適用電機： 兩相和三相型混合式步進電機
單價： 1.00元/臺
所在地： 江蘇 蘇州市
有效期至： 長期有效
最后更新： 2024-04-12 17:43
瀏覽次數： 462
詢價
店鋪基本資料信息

 產品詳細說明

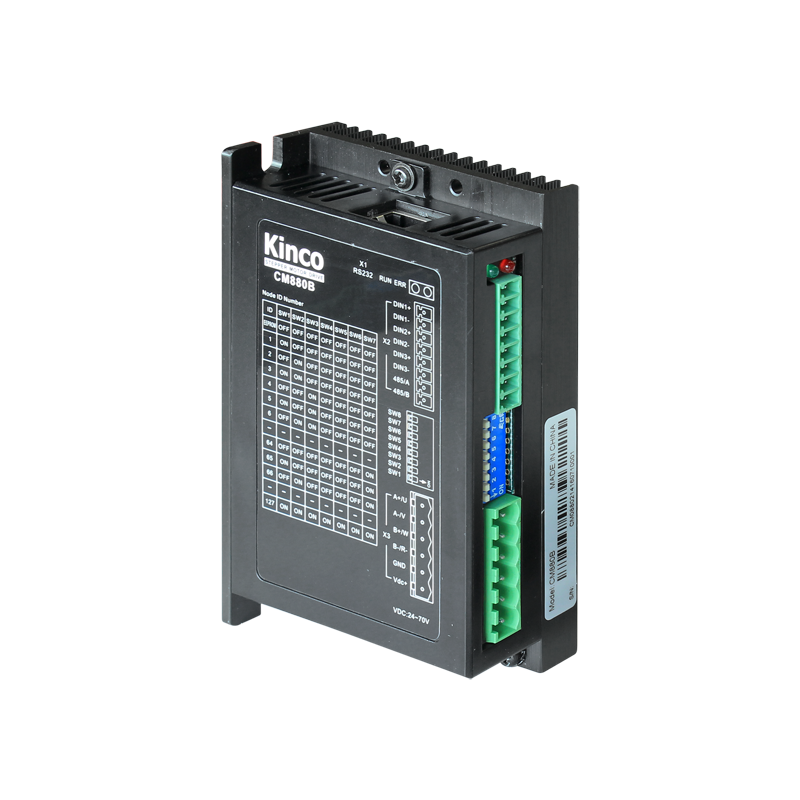

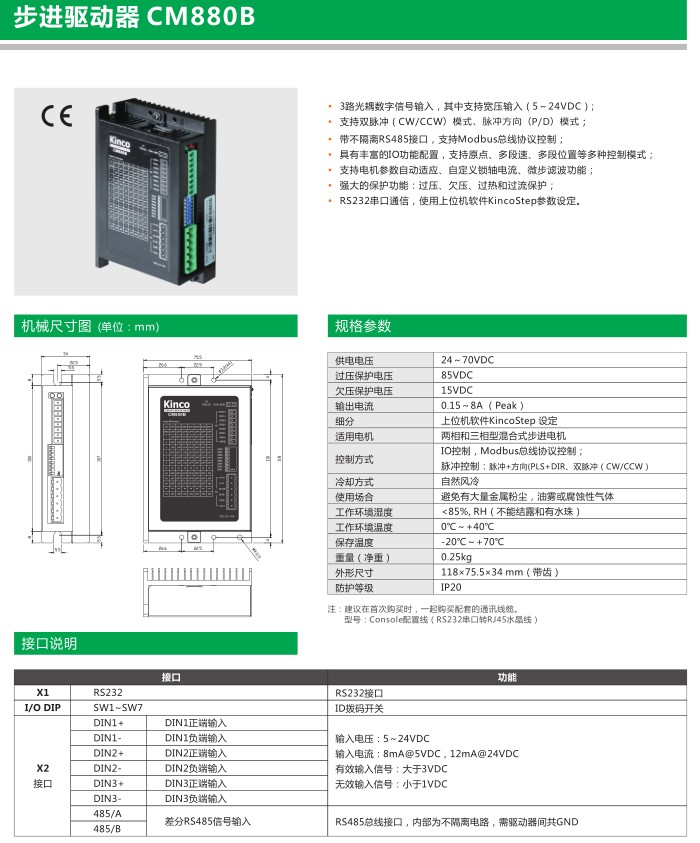

 CM880B圖步進驅動器CM880B參數 圖

步科 Kinco 步進電機驅動器 兩三相混合式步進驅動器 CM880B

  • 產品介紹

6路光耦數字信號輸入，其中三路支持寬壓輸入（5～24VDC）；

1路光耦數字信號輸輸出，通過電流100mA；

支持雙脈沖（CW/CCW）模式、脈沖方向（P/D）模式和增量式編碼器(AB)模式控制；

具有豐富的IO功能配置，支持原點、多段速、多段位置等多種控制模式；

支持電機參數自動適應、自定義鎖軸電流、微步濾波功能；

強大的保護功能：過壓、欠壓、過熱和過流保護。

RS232串口通信，使用上位機軟件KincoStep參數設定；

  • 技術參數

規格參數
規格型號 CM880B
供電電壓 24～70VDC
過壓保護電壓 大于85VDC
欠壓保護電壓 小于15VDC
輸出電流 0.15～8A (Peak)
細分 上位機軟件KincoStep 設定
適用電機 兩相和三相型混合式步進電機
控制方式 IO控制
脈沖控制: 脈沖+方向(PLS+DIR, 雙脈沖(CW/CCW), A+B相
冷卻方式 自然風冷
使用場合 避免有大量金屬粉塵, 油霧或腐蝕性氣體
工作環境濕度 <85%, RH(不能結露和有水珠)
工作環境溫度 0℃～+40℃
保存溫度 -20℃～+70℃
重量(凈重) 0.29kg
外形尺寸 108×75.5×34 mm(帶齒)
防護等級 IP20
備注：建議在***購買時，一起購買配套的通訊線纜。型號：Console配置線（RS232串口轉RJ45水晶頭線）
接口說明
接口 符號 描述 功能
X1 RS232   RS232接口
I/O DIP SW1~SW7   IO撥碼開關
X2 DIN1+ DIN1正端輸入 輸入電壓：5～24VDC
DIN1- DIN1負端輸入 輸入電流：8mA@5VDC,12mA@24VDC
DIN2+ DIN2正端輸入 有效輸入信號：大于3VDC
DIN2- DIN2負端輸入 無效輸入信號：小于1VDC
DIN3+ DIN3正端輸入
DIN3- DIN3負端輸入
X2 485/A 差分RS485信號輸入 RS485總線接口內部為不隔離電路，需驅動器間共GND
485/B
注：（1）DIN1、DIN2和DIN3輸入使用高速光耦，輸入頻率為50KHz，***小脈沖寬為10us; （2）DIN3輸入使用低速光耦，輸入頻率為1KHz;



步進電機型號列表
相數 法蘭 型號 保持轉矩(N·m) 相電流(A) 相電阻(Ω) 相電感(mH) 轉子慣量(Kg·cm?) 引線數量 電機軸徑 軸類型 電機長度 電機重量(Kg) 步距角(°)
串聯 并聯
兩相 42 2S42Q-0240 0.22 0.4 12.5±10% 21±20% 0.054 4 5 光軸 40 0.28 1.8
2S42Q-0348 0.34 0.7 1.4 4.6±10% 4±20% 0.068 8 5 光軸 48 0.36 1.8
57 2S57Q-0541 0.5 0.7 1.5 3.6±10% 4.1±20% 0.135 8 6.35 平臺 41 0.45 1.8
2S57Q-0956 0.9 1.96 3.92 0.8±10% 1.2±20% 0.3 8 6.35 平臺 56 0.7 1.8
2S57Q-1376 1.3 1.96 3.92 1±10% 2.1±20% 0.48 8 6.35 平臺 76 1 1.8
2S57Q-2280 2.2 2.8 5.6 0.8±10% 1.8±20% 0.53 8 8 平臺 80 1.1 1.8
2S57Q-25B2 2.5 2.9 6 1±10% 1.8±20% 0.8 8 8 平臺 112 1.7 1.8
86 2S86Q-3465 3.4 6 0.3±10% 1.7±20% 1 4 13 平鍵 65 1.7 1.8
2S86Q-4580 4.5 6 0.38±10% 3.5±20% 1.4 4 13 平鍵 80 2.3 1.8
2S86Q-85B8 8.5 6 0.6±10% 6±20% 3.4 4 13 平鍵 118 3.7 1.8
2S86Q-051F6 12.8 6 0.85±10% 10±20% 4 4 15.875 平鍵 156 5.3 1.8
110 2S110Q-03999 11.7 5.5 0.7±10% 9.8±20% 5.5 4 19 平鍵 99 5 1.8
2S110Q-047F0 21 6.5 0.72±10% 12.8±20% 10.9 4 19 平鍵 150 8.4 1.8
2S110Q-054K1 30 8 0.67±10% 11±20% 16.2 4 19 平鍵 201 11.7 1.8
130 2S130Y-039M0 27 6 0.65±10% 13.8±20% 33.3 4 19 平鍵 165 13 1.8
2S130Y-063R8 40 7 0.9±10% 9.5±20% 48.4 4 19 平鍵 230 19 1.8
三相 57 3S57Q-04056 0.9 5.6 0.7±10% 1.7±20% 0.3 4 6.35 光軸 56 0.72 1.2
3S57Q-04079 1.5 5.8 1.05±10% 2.4±20% 0.48 4 8 光軸 79 1 1.2
85 3S85Q-04097 4 5.8 1.1±10% 4.6±20% 2.32 4 12 月牙鍵 97 2.7 1.2
3S85Q-040F7 7.5 4 1.78±10% 17.1±20% 0.44 4 14 平鍵 157±1 5.3 1.2



步進驅動器型號列表
系列 相數 規格型號 峰值電流 電壓 細分?jǐn)?shù) 重量(Kg) 外形尺寸
CM系列 2相細分型 2CM525 0.3~2.5 A 24~50V DC 200~25600 0.25 118×75.5×25.4
2相細分型 2CM545 1.0~4.5 A 24~50V DC 200~25600 0.25
2相細分型 2CM560 1.8~6A 24~50V DC 200~25600 0.25
2相細分型 2CM860 1.8~6A 24~70V DC 200~25600 0.25
2相細分型 2CM880 2.4~8A 24~70V DC 200~25600 0.253 118×75.5×34
2相細分型 2CM0870 2.4~7.2A 18~80V DC 400~51200 0.696 151×97.5×57.5
3相細分型 3CM880 2.4~8A 24~70V DC 400~25600 0.253 118×75.5×34
2&3相細分型 CM422B 0.1~2.5 A 12~40V DC 200~65535 0.11 93×56×21
2&3相細分型 CM422C 0.1~2.5 A 12~40V DC 200~65535 0.11 93×56×21
2&3相細分型 CM880A 0.15~8A 24~70V DC 200~65535 0.29 108×75.5×34
2&3相細分型 CM880B 0.15~8A 24~70V DC 200~65535 0.253 108×75.5×34
2&3相細分型 CM880C 0.15~8A 24~70V DC 200~65535 0.253 108×75.5×34
M系列 2相細分型 2M412 0.2~1.2A 12~40V DC 400~51200 0.13 76×60×35.2
2相整半步型 2H1160 2.5~6.5 A 60~123V DC 200~400 1.77 200×123×86.5
2相細分型 2M1180N 4.5~8A 77~123V DC 400~25600 1.5 201×147×66
2M2280N 4.5~8A 220V AC±15% 400~25600 1.5
3相細分型 3M2280N 2.8~8A 220V AC±15% 400~20000 1.5
FM系列 2&3相細分型 FM860-LA-00 0.15~8A 24~70V DC 200~65535 0.36 134.5×75.5×34
FM860-AA-000
FM880-EA-000 0.1~10A 0.36
