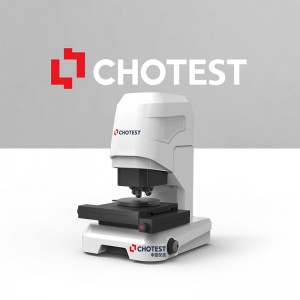

VT6000共聚焦3D成像檢測顯微鏡用于對各種精密器件及材料表面進行微納米級測量。它基于光學共軛共焦原理，結合精密縱向掃描，以在樣品表面進行快速點掃描并逐層獲取不同高度處清晰焦點并重建出3D真彩圖像，從而進行分析的精密光學儀器，一般用于略粗糙度的工件表面的微觀形貌檢測，可分析粗糙度、凹坑瑕疵、溝槽等參數。

VT6000共聚焦3D成像檢測顯微鏡應用于半導體制造及封裝工藝檢測、3C電子玻璃屏及其精密配件、光學加工、微納材料制造、汽車零部件、MEMS器件等超精密加工行業及航空航天、科研院所等領域中。可測各類包括從光滑到粗糙、低反射率到高反射率的物體表面，從納米到微米級別工件的粗糙度、平整度、微觀幾何輪廓、曲率等。

產品功能

1)3D測量功能：設備具備表征微觀3D形貌的輪廓尺寸及粗糙度測量功能；

2)影像測量功能：設備具備二維平面輪廓尺寸的影像測量功能，可進行長度、角度、半徑等尺寸測量；

3)自動拼接功能：設備具備自動拼接功能，能夠?qū)崿F(xiàn)大區域的拼接縫合測量；

4)數據處理功能：設備具備調整位置、糾正、濾波、提取四大模塊的數據處理功能；

5)分析工具功能：設備具備粗糙度分析、幾何輪廓分析、結構分析、頻率分析、功能分析等五大分析功能；

6)批量分析功能：設備具備一鍵分析和多文件分析等輔助分析功能，可實現批量數據文件的快速分析功能；

7)便捷操作功能：設備配備操縱桿，支持操縱桿進行所有位置軸的操作及速度調節、光源亮度調節、急停等；

8)光源安全功能：光源設置無人值守下的自動熄燈功能，當檢測到鼠標軌跡長時間未變動后會自主降低熄滅光源，防止光源高亮過熱損壞，并有效延長光源使用壽命；

9)鏡頭安全功能：設備配備壓力傳感器，并在鏡頭處進行了彈簧結構設計，確保當鏡頭碰撞后彈性回縮，進入急停狀態，大幅減小碰撞沖擊力，有效保護鏡頭和掃描軸，消除人為操作的安全風險。

在相同物鏡放大的條件下，共焦顯微鏡所展示的圖像形態細節更清晰更微細，橫向分辨率更高。儀器配備了真彩相機并提供還原的3D真彩圖像，對細節的展現纖毫畢現。

不同應用場景下的3D形貌

主要應用于半導體、光學膜材、顯示行業、超精密加工等諸多領域中的微觀形貌和輪廓尺寸檢測中，其次是對表面粗糙度、面積、體積等參數的檢測中。

3D形貌圖片：

影像測量功能界面

VT6000共聚焦3D成像檢測顯微鏡結構簡單，儀器整體由一臺輕量化的設備主機和電腦構成，控制單元集成在設備主機之內，亦可采用筆記本電腦驅動，實現了“拎著走"的便攜式設計。其采用全電動化設計，并可無縫銜接位移軸與掃描軸的切換，圖像視窗和分析視窗同界面的設計風格，實現了所見即所得的快速檢測效果。
