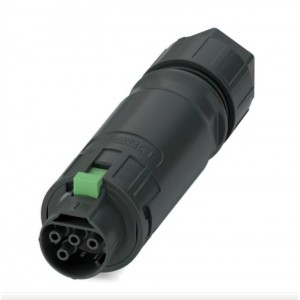

1437004---3 針位圓形連接器插頭，母插口螺釘

點擊圖片查看原圖

品牌：	菲尼克斯
訂貨號：	1437004
零件編號：	277-1437004-ND
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2024-07-09 16:25
瀏覽次數：	255

店鋪基本資料信息

菲尼克斯工業服務商
[VIP第3年] 指數:1
聯系人宋經理(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件2966251295@qq.com
電話18616911399
手機18616911399
地址上海市寶山區富聯一路98弄6號

產品詳細說明

1437004---3 針位圓形連接器插頭，母插口螺釘

雙層接線端子，使用的插頭決定電流和電壓。，標稱工作電壓: 500 V，額定電流: 22 A，接線方式: 回拉式彈簧/插拔式連接，第1，2層左邊連接，額定接線容量: 2.5 mm2, 橫截面: 0.08 mm2 - 4 mm2，第二層連接（右），安裝方式: NS 35/15， NS 35/7,5，顏色: 灰色
技術數據：

概述	使用的插頭決定電流和電壓。

產品屬性

產品類型	插拔式端子
應用領域	鐵路工業
	機械工程
	工廠工程
連接量	4
行數	2
電位	2
絕緣特性
過電壓類別	III
污染等級	3

電氣特性

額定浪涌電壓	6 kV
額定條件下的功耗	0.77 W

連接數據

每層的連接數量	2
額定橫截面	2.5 mm²
第1，2層左邊連接
剝線長度	8 mm ... 10 mm
塞規	A3
連接符合標準	IEC 61984
剛性導線橫截面	0.08 mm² ... 4 mm²
橫截面 AWG	28 ... 12 (按IEC標準修訂)
柔性導線橫截面	0.08 mm² ... 2.5 mm²
導線橫截面，柔性[AWG]	28 ... 14 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.14 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.14 mm² ... 2.5 mm²
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm²
標稱電流	22 A
負載電流	22 A (當連接截面積為4 mm²的導線時)
額定電壓	500 V
額定橫截面	2.5 mm²
