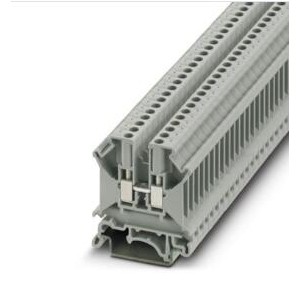

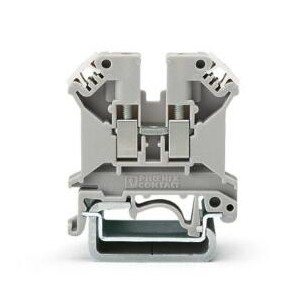

菲尼克斯UK 5 N - 直通式接線端子

3004362

菲尼克斯直通式接線端子， 標稱工作電壓: 800 V， 額定電流: 32 A， 連接量: 2， 接線方式: 螺釘連接， 額定接線容量: 4 mm2， 橫截面: 0.2 mm2 - 6 mm2， 安裝方式: NS 35/7,5， NS 35/15， NS 32， 顏色: 灰色

直通式接線端子、多導線接線端子和多層接線端子

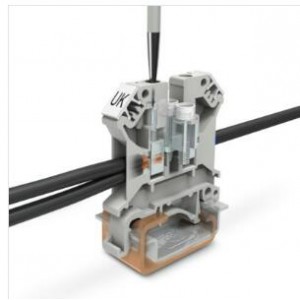

使用菲尼克斯電氣的直通式接線端子、多層接線端子和多導線接線端子，在一個接線端子中就能連接兩條或多條導線，非常節省空間。接線端子的特點在于橋接靈活并且擁有***佳的標識選項。

important;">產品詳情



Collapse all

---

---

技術數據



---

產品屬性

產品類型	直通式接線端子
產品系列	UK
連接量	2
行數	1
電位	1
絕緣特性
過電壓類別	III
污染等級	3

---

電氣特性

額定浪涌電壓	8 kV
額定條件下的***大功耗	1.02 W

---

連接數據

每層的連接數量	2
額定橫截面	4 mm²
層 1 上 1 下 1
螺紋	M3
緊固扭矩	0.6 ... 0.8 Nm
剝線長度	8 mm
塞規	A4
連接符合標準	IEC 60947-7-1
剛性導線橫截面	0.2 mm² ... 6 mm²
橫截面 AWG	24 ... 10 (按IEC標準修訂)
柔性導線橫截面	0.2 mm² ... 4 mm²
導線橫截面，柔性[AWG]	24 ... 12 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.25 mm² ... 4 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.25 mm² ... 2.5 mm²
包含插拔式橋接件在內的接線容量，剛性	4 mm²
包含插拔式橋接件在內的接線容量，柔性	4 mm²
2根橫截面相同的導線，剛性導線	0.2 mm² ... 1.5 mm²
2根橫截面相同的導線，柔性導線	0.2 mm² ... 1.5 mm²
2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管	0.25 mm² ... 1.5 mm²
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm² ... 2.5 mm²
標稱電流	32 A
***大負載電流	41 A (當連接截面積為6 mm² 的導線時)
額定電壓	800 V
額定橫截面	4 mm²

---

Ex數據

額定參數 (ATEX/IECEx)
標識	II 2 GD  Ex eb IIC Gb
工作溫度范圍	-60 °C ... 110 °C
Ex認證附件	3003020 D-UK 4/10
	3006027 D-UK 16
	3003224 ATP-UK
	1212587 SF-SL 0,6X3,5-100 S-VDE
	1201442 E/UK
橋接列表	固定式橋接件 / FB 2- 6-EX / 0201456
	固定式橋接件 / FB 3- 6-EX / 0201469
	固定式橋接件 / FB 10- 6-EX / 0201281
橋接數據	27.5 A / 4 mm²
橋接列表	固定式橋接件 / FBI 10- 6-EX / 0203519
橋接數據	28.5 A / 4 mm²
橋接列表	鏈?zhǔn)綐蚪蛹?/ KB- 6-EX / 0201485
橋接數據	28 A / 4 mm²
橋接列表	鏈?zhǔn)綐蚪蛹?/ KBI- 6-EX / 0711849
橋接數據	28 A / 4 mm²
橋接列表	中央橋接件 / FB-150 METER / 0201595
	中央橋接件 / ZSR-EX / 0200017
橋接數據	26 A / 4 mm²
防爆溫度上升	40 K (30 A / 4 mm²)
標稱工作電壓	690 V (NS 35)
用于使用橋接件進行橋接	550 V (NS 32)
- 不相鄰的接線端子之間橋接	176 V
額定絕緣電壓	630 V (NS 35)
	500 V (NS 32)
輸出	(***)
Ex等級 常規
額定電流	27 A
***大負載電流	35 A
接觸電阻	0.37 mΩ
Ex 連接數據 概述
扭矩范圍	0.6 Nm ... 0.8 Nm
額定橫截面	4 mm²
額定接線容量AWG	12
剛性接線容量	0.2 mm² ... 6 mm²
接線容量AWG	24 ... 10
柔性接線容量	0.2 mm² ... 4 mm²
接線容量AWG	24 ... 12
2根橫截面相同的導線，剛性導線	0.2 mm² ... 1.5 mm²
2根橫截面相同的導線，AWG剛性	24 ... 16
2根橫截面相同的導線，柔性導線	0.2 mm² ... 1.5 mm²
2根橫截面相同的導線，AWG柔性	24 ... 16

---

尺寸

寬度	6.2 mm
端板寬度	1.8 mm
高度	42.5 mm
NS 32深度	52 mm
NS 35/7,5深度	47 mm
NS 35/15深度	54.5 mm

---

材料規格

顏色	灰色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

---

電氣測試

電涌電壓測試
測試電壓設定值	8 kV
結果	已通過測試
溫升測試
溫度上升要求測試	溫度上升 ≤ 45 K
結果	已通過測試
短時耐受電流 4 mm²	0.48 kA
短時耐受電流 6 mm²	0.72 kA
結果	已通過測試
工頻耐受電壓
測試電壓設定值	2 kV
結果	已通過測試

---

機械特性

機械參數
開口式側板	是

---

機械測試

機械強度
結果	已通過測試
載體上的附件
DIN導軌/固定支點	NS 32/NS 35
測試力設定值	1 N
結果	已通過測試
導線損壞和松動測試
旋轉速度	10 rpm
rpm	135
導線橫截面／重量	0.2 mm² / 0.2 kg
	4 mm² / 0.9 kg
	6 mm2 / 1.4 kg
結果	已通過測試

---

環境和真實條件

針焰測試
暴露時間	30 s
結果	已通過測試
振蕩/寬頻帶噪音
規格	DIN EN 50155 (VDE 0115-200):2018-05
頻譜	1類，B級使用壽命測試，在車體上進行
ASD等級	1.857 (m/s²)²/Hz
加速度	0.8g
每軸的測試周期	5 h
測試方向	X-, Y- 與 Z-軸
結果	已通過測試
沖擊
規格	DIN EN 50155 (VDE 0115-200):2018-05
脈沖波形	半弦
加速度	5g (10-150-10 Hz)
電擊時間	30 ms
每個方向的電擊次數	3
測試方向	X-, Y- 與 Z-軸 （正向與負向）
結果	已通過測試
環境條件
環境溫度（運行）	-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關***高短期工作溫度，請參見電氣特性相對溫度指數)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內，不超過24 h，-60°C至+70°C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（運行）	20 % ... 90 %
允許濕度（存放/運輸）	30 % ... 70 %

---

標準和規范

連接符合標準

IEC 60947-7-1

---

安裝

安裝類型	NS 35/7,5
	NS 35/15
	NS 32

---

商業數據



訂貨號	3004362
包裝單位	50 pc
***小訂貨量	50 pc
銷售關鍵代碼	BE1211
產品關鍵代碼	BE1211
目錄頁面	頁碼459 (C-1-2019)
GTIN	4017918090760
單件重量（含包裝）	8.468 g
單件重量（不含包裝）	7.948 g
關稅號	8536901900
原產地	CN

---
