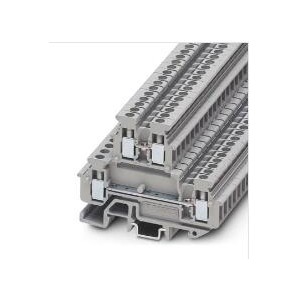

MBKKB 2,5 - 微型直通式接線端子

1414064

微型直通式接線端子， 標稱工作電壓: 500 V， 額定電流: 24 A， 接線方式: 螺釘連接， ***和第二層， 額定接線容量: 2.5 mm2, 橫截面: 0.2 mm2 - 4 mm2， 安裝方式: NS 15， NS 35/7,5， NS 35/15， 顏色: 灰色

產品詳情



折疊全部

---

---

技術數據



---

產品屬性

產品類型	微型連接器
連接量	4
行數	2
電位	2
絕緣特性
過電壓類別	III
污染等級	3

---

電氣特性

額定浪涌電壓	6 kV
額定條件下的***大功耗	0.77 W

---

連接數據

每層的連接數量	2
額定橫截面	2.5 mm²
***和第二層
螺紋	M3
緊固扭矩	0.5 ... 0.6 Nm
剝線長度	7 mm
塞規	A3
連接符合標準	IEC 60947-7-1
剛性導線橫截面	0.2 mm² ... 4 mm²
橫截面 AWG	24 ... 12 (按IEC標準修訂)
柔性導線橫截面	0.2 mm² ... 2.5 mm²
導線橫截面，柔性[AWG]	24 ... 14 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.25 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.25 mm² ... 1.5 mm²
包含插拔式橋接件在內的接線容量，剛性	2.5 mm²
包含插拔式橋接件在內的接線容量，柔性	2.5 mm²
2根橫截面相同的導線，剛性導線	0.2 mm² ... 1.5 mm²
2根橫截面相同的導線，柔性導線	0.2 mm² ... 1.5 mm²
2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管	0.25 mm² ... 1.5 mm²
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm² ... 1 mm²
標稱電流	24 A
***大負載電流	24 A (當連接截面積為4 mm²的導線時)
額定電壓	500 V
額定橫截面	2.5 mm²

---

Ex數據

額定參數 (ATEX/IECEx)
標識	II 2 G  Ex eb IIC Gb
工作溫度范圍	-50 °C ... 110 °C
Ex認證附件	1413052 D-MBKKB 2,5
	1413065 DP-MBKKB 2,5
	1205053 SZS 0,6X3,5
	3022218 CLIPFIX 35
	1401637 E/MBK
橋接列表	固定式橋接件 / FBRNI 2-5 N / 3000175
	固定式橋接件 / FBRNI 3-5 N / 3000162
	固定式橋接件 / FBRNI 4-5 N / 3000159
	固定式橋接件 / FBRNI 5-5 N / 3000146
	固定式橋接件 / FBRNI 6-5 N / 3000133
	固定式橋接件 / FBRNI 7-5 N / 3000230
	固定式橋接件 / FBRNI 8-5 N / 3000243
	固定式橋接件 / FBRNI 9-5 N / 3000298
	固定式橋接件 / FBRNI 10-5 N / 2770639
	固定式橋接件 / FBRNI 20-5 N / 3000609
橋接數據	19 A / 2.5 mm²
防爆溫度上升	40 K (21 A / 2.5 mm²)
標稱工作電壓	275 V
用于使用橋接件進行橋接	275 V
額定絕緣電壓	250 V
輸出	(***)
Ex等級 常規
額定電流	21 A
***大負載電流	26 A
Ex 連接數據 概述
扭矩范圍	0.5 Nm ... 0.6 Nm
額定橫截面	2.5 mm²
額定接線容量AWG	14
剛性接線容量	0.2 mm² ... 4 mm²
接線容量AWG	24 ... 12
柔性接線容量	0.2 mm² ... 2.5 mm²
接線容量AWG	24 ... 14
2根橫截面相同的導線，剛性導線	0.2 mm² ... 1.5 mm²
2根橫截面相同的導線，AWG剛性	24 ... 16
2根橫截面相同的導線，柔性導線	0.2 mm² ... 1.5 mm²
2根橫截面相同的導線，AWG柔性	24 ... 16
輸出	(***)
Ex等級 第1層
接觸電阻	0.5 mΩ
輸出	(***)
Ex等級 第2層
接觸電阻	0.4 mΩ

---

尺寸

寬度	5.2 mm
端板寬度	2.5 mm
高度	62 mm
NS 15深度	47.5 mm
NS 35/7,5深度	48 mm
NS 35/15深度	55.5 mm

---

材料規格

顏色	灰色
阻燃等級，符合UL 94	V2
絕緣材料組	I
絕緣材料	PA
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））	125 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	125 °C

---

電氣測試

電涌電壓測試
測試電壓設定值	7.3 kV
結果	已通過測試
溫升測試
溫度上升要求測試	溫度上升 ≤ 45 K
結果	已通過測試
短時耐受電流 2.5 mm²	0.3 kA
結果	已通過測試
工頻耐受電壓
測試電壓設定值	1.89 kV
結果	已通過測試

---

機械特性

機械參數
開口式側板	是

---

機械測試

機械強度
結果	已通過測試
載體上的附件
DIN導軌/固定支點	NS 35/NS 15
測試力設定值	1 N
結果	已通過測試
導線損壞和松動測試
旋轉速度	10 rpm
rpm	135
導線橫截面／重量	0.2 mm² / 0.2 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
結果	已通過測試

---

環境和真實條件

針焰測試
暴露時間	30 s
結果	已通過測試
環境條件
環境溫度（運行）	-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關***高短期工作溫度，請參見電氣特性相對溫度指數)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（運行）	20 % ... 90 %
允許濕度（存放/運輸）	30 % ... 70 %

---

標準和規范

連接符合標準

IEC 60947-7-1

---

安裝

安裝類型	NS 15
	NS 35/7,5
	NS 35/15

---

商業數據



訂貨號	1414064
包裝單位	50 pc
***小訂貨量	50 pc
銷售關鍵代碼	BE1264
產品關鍵代碼	BE1264
目錄頁面	頁碼560 (C-1-2019)
GTIN	4017918021313
單件重量（含包裝）	11.384 g
單件重量（不含包裝）	10.413 g
關稅號	8536901900
原產地	CN
