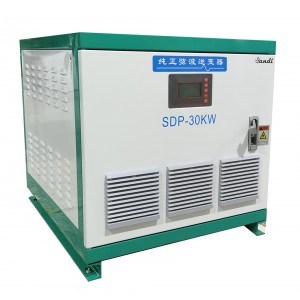

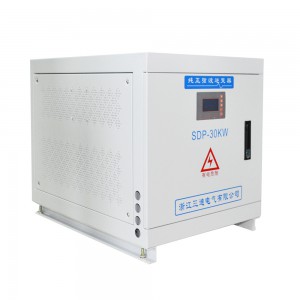

三迪大功率30KW船舶用工頻逆變器 支持鉛酸電池 鋰電池 燃料電池輸入
我公司研發的工頻正弦逆變器是通過全橋逆變將直流電能轉換成交流電的智能電源設備，該系列產品滿足5KW-500KW功率負載使用。輸出波形為純正弦波, 完善的保護功能，整機效率高，空載損耗低。為無電山區、牧區、邊防、海島等電力缺乏和電網電壓不穩定的地區提供多能源供電解決方案。產品具有人性化設計、外觀大方、操作方便、液晶指示直觀、工作穩定、無噪音、無污染。輸出的純正弦波交流電適用于大多數工業電器及家用電器, 例如: 工業自動化控制、電動機、水泵、CNC車床、空調、壓縮機、船舶、汽車領域以及家用電器設備等。它主要針對電力控制系統的特點和要求設計制造，適合電力控制系統對供電設備高質量、高可靠性控制的要求,能滿足電力控制系統中各種終端設備的需求，同時也適合于其它需要穩定的交流輸電壓的場合。
性能特點：
² 核心元件均為進口器件，采用三菱的第6代IPM智能模塊，性能穩定，使用壽命長，保護功能強大，更換維修方便。采用美國TI中央處理器DSP28335芯片，響應迅速準確，給負載提供穩定干凈的電源保障；
² 整機采用模塊化設計，結構簡單、插拔式設計，便于維修，減少機器故障來回維修的隱形成本；
² 根據產品配置條件、調整系統的使用模式：逆變優先或市電旁路優先可任意設置；
² 雙模式啟動選擇功能，通過液晶設置可以設置降壓?jiǎn)?dòng)和變頻啟動兩種方式。這樣可以充分發揮逆變器的功率，再也不需要在帶電機，感性負載時擴大逆變器的容量，給用戶節省了費用；
² 輸出頻率可以自行設置，例如想控制電機轉速設置為30HZ，逆變器就輸出30HZ。此功能非常方便客戶使用于不同的負載類型；
² 輸入直流電壓范圍可以設置，例如過壓點，欠壓點，過壓恢復點，欠壓恢復點都可通過液晶屏來設置。此功功能方便可以增加或減少蓄電池，光伏組件靈活使用；

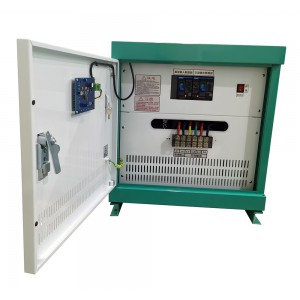

² 人性化安全設計，采用隔離變壓器設計方案，輸入輸出完全電氣隔離，輸入輸出都配有塑殼斷路器，為用戶節省開關，安裝方便安全。帶電部位全封閉，防止觸電；
² 內置工頻隔離變壓器，耐沖擊性強，可帶電機、馬達、空調等沖擊性強的設備。同時直流母線與交流母線完全隔離，避免了交直流之間的干擾；
² LCD顯示，可以顯示輸入輸出電壓，電流，用電量KWH，時間，溫度及故障代碼，方便用戶迅速查找故障指導維修；
² 輸出保護功能完善，有輸出過壓、過載、過溫、短路、自診斷保護等多種保護
² 寬電壓輸入可按照客戶要求定制，輸入電壓范圍從100-400V，200-500V，300-600V 或500-850VDC，適用于太陽能系統沒有備用蓄電池,直流輸入直接接太陽能板, 在線式切換時間為0秒；
² 本產品通過CSA/UL,CCS,CE,ISO9001,防爆證書；
技術參數
|
型號
|
SDP-30KW
|
|
隔離方式
|
工頻變壓器
|
|
直流輸入
|
|
額定電壓（Vdc）
|
614V
|
|
輸入電壓范圍（Vdc）
|
537-850V
|
|
交流輸出
|
|
額定功率
|
30KW
|
|
額定電壓
|
380VAC
|
|
輸出頻率
|
50HZ±0.05
|
|
定額電流（A）
|
45.5 A
|
|
輸出線制
|
三相四線
|
|
輸出波形
|
純正弦波
|
|
波形失真率（THD）
|
≤3%(線性負載)
|
|
動態響應（負載0←→***）
|
5%，≤50ms
|
|
功率因數（PF）
|
0.99
|
|
逆變效率
|
＞93%
|
|
過載能力
|
120%，30秒
|
|
絕緣強度（輸入和輸出）
|
1500Vac，1分鐘
|
|
保護功能
|
|
保護功能
|
輸入反接保護、欠壓保護、過壓保護、輸出過載保護、短路保護、過熱保護
|
|
顯示界面
|
LCD
|
|
運行方式
|
可連續運行
|
|
冷卻方式
|
強制風冷
|
|
短路保護/過載保護
|
不自動恢復，保護后需重啟逆變器
|
|
工作環境
|
|
防護等級
|
IP32
|
|
使用海拔
|
≤3000(海拔高于1000m需降額使用)
|
|
工作溫度（℃）
|
-20～+50℃
|
|
相對濕度（℃）
|
0~95% 無凝露
|
|
噪音（dB，1米）
|
≤65dB
|
|
機械尺寸
|
|
安裝方式
|
落地式
|
|
干接點
|
外接啟動干接點(可選)
|
|
參考尺寸:（寬x深x高）
|
750*750*1280MM mm
|
|
參考重量（Kg）
|
270Kg
|
|
為了更好的服務于客戶，我公司可依照用戶的需求定制不同規格的參數配置。
|
