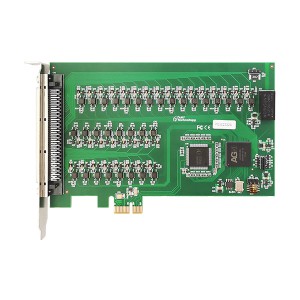

產品簡介
PCIe2330A/2332A 是本公司推出的同一系列光電隔離 I/O 卡;PCIe2330A 提供 32 路光隔離開關量共陽極或共陰極輸入、32 路光隔離達林頓輸出;PCIe2332A 提供 64 路光隔離達林頓輸出。DI 使用的是雙向光耦,可滿足用戶方向的可變性,并且每路 DI 具有檢測改變功能。DO 是由光耦驅動達林頓輸出器件,每通道可以提供 500mA 的驅動能力,可驅動大功率繼電器。
指標參數
DI輸入指標
|
通道數
|
32路
|
輸入方式
|
source/sink
|
隔離電壓
|
2500 Vrms
|
光耦響應時間
|
10 us
|
輸入電壓
|
±30V
|
濾波時間
|
1us~100s
|
檢測改變功能
|
檢測改變源
|
所有DI通道
|
檢測改變方向
|
上升沿、下降沿、上下沿
|
DO輸出指標
|
通道數
|
32路
|
輸出方式
|
sink
|
隔離電壓
|
2500 Vrms
|
光耦響應時間
|
20 us
|
輸出方式
|
達林頓輸出
|
達林頓開關電壓
|
5 ~ 40V
|
其他功能
|
上電狀態可配置
|
看門狗功能
|
超時時間
|
0 ~ 100s
|
安全狀態
|
保持DO輸出值、安全狀態值
|
產品配件
1. 產品光盤:1張
2. 保修卡:1張
3. 合格證:1張
